Діаграма послідовності (Sequence Diagrams)
Діаграма послідовності (Sequence Diagram) - використовуються для моделювання логіки сценаріїв використання, показуючи інформацію, що передається між об'єктами в системі під час виконання сценарію.
Діаграма послідовності (Sequence Diagram) це одна з методик BABOK v3 (розділ 10.43)
Опис діаграми послідовності в BABOK v3 (10.42.2)
Діаграма послідовності (Sequence Diagrams) показує, як процеси або об'єкти взаємодіють під час виконання сценарію. На діаграмі відображаються класи, необхідні для виконання сценарію, і повідомлення, які вони передають один одному (викликані кроками у варіанті використання).
Діаграма послідовності (Sequence Diagrams) показує, як взаємодіють об'єкти, що використовуються у сценарії, але не те, як вони пов'язані один з одним. Діаграми послідовності також часто використовуються для того, щоб показати взаємодію компонентів інтерфейсу користувача або компонентів програмного забезпечення.
Діаграма послідовності (Sequence Diagrams) представляє інформацію в горизонтальному і вертикальному вирівнюванні. Об'єкти, які надсилають повідомлення один одному, зображуються у вигляді блоків, вирівняних у верхній частині сторінки зліва направо, причому кожен об'єкт займає стовпчик простору на сторінці, обмежений вертикальною лінією, що тягнеться донизу сторінки.
Повідомлення, які надсилаються від одного об'єкта до іншого, зображені у вигляді горизонтальних стрілок. Порядок повідомлень представлений у послідовності зверху вниз і зліва направо, починаючи з першого повідомлення у верхньому лівому кутку сторінки, а наступні повідомлення розташовуються праворуч і нижче.
Діаграми послідовності (Sequence Diagrams) іноді називають діаграмами подій (event diagrams).
Стандартна нотація для діаграм послідовності визначена як частина специфікації Unified Modelling Language™ (UML®).
Елементи діаграми послідовностей в BABOK v3 (10.42.3)

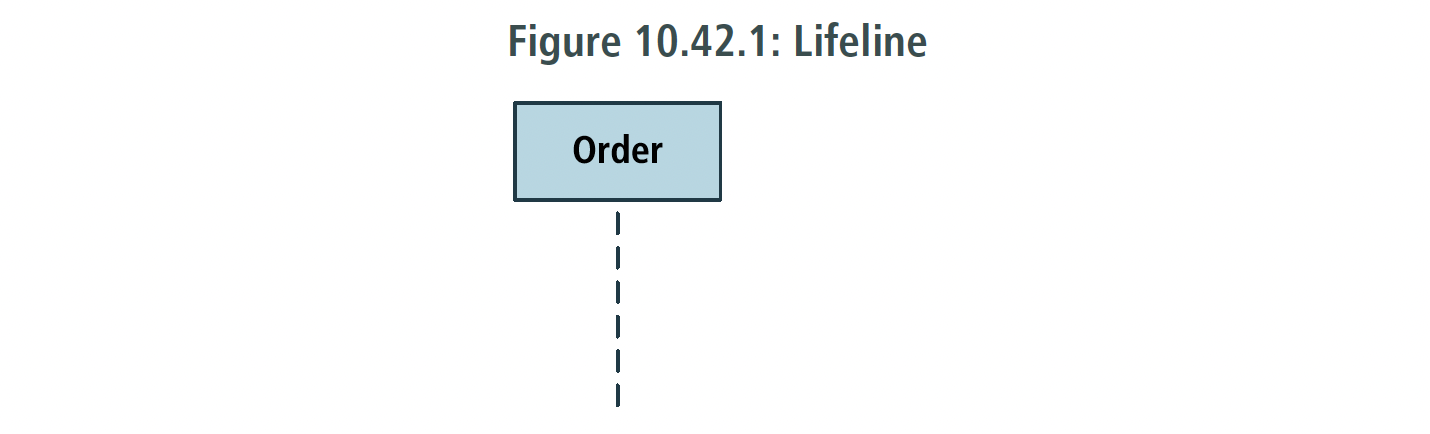

Лінія життя (Lifeline)
Лінія життя представляє тривалість життя об'єкта впродовж сценарію, що моделюється на діаграмі послідовності. У прикладі нижче показано порядок об'єктів. Лінія життя намальована у вигляді пунктирної лінії, яка вертикально спускається від кожного об'єкта до нижньої частини сторінки.

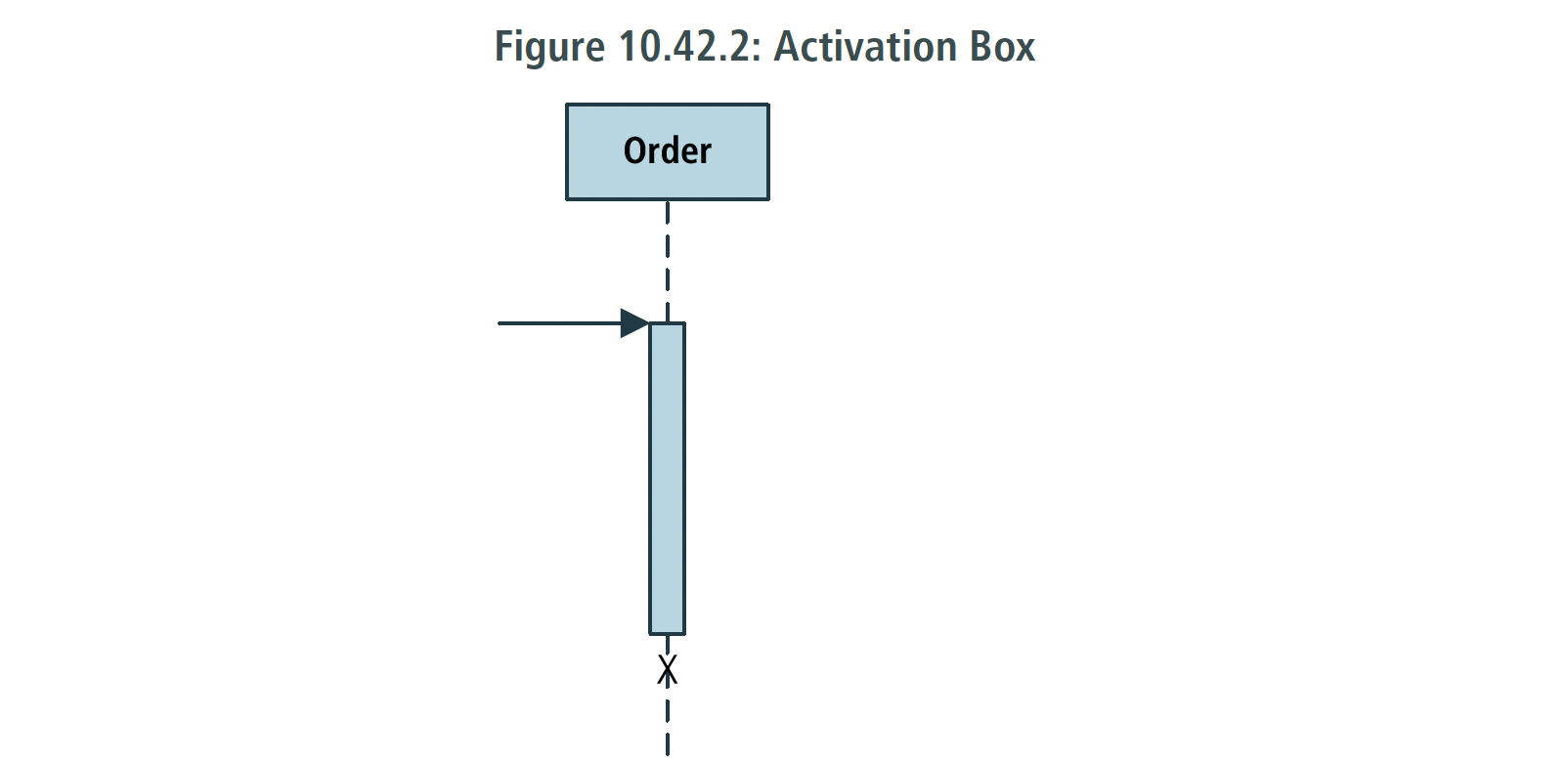

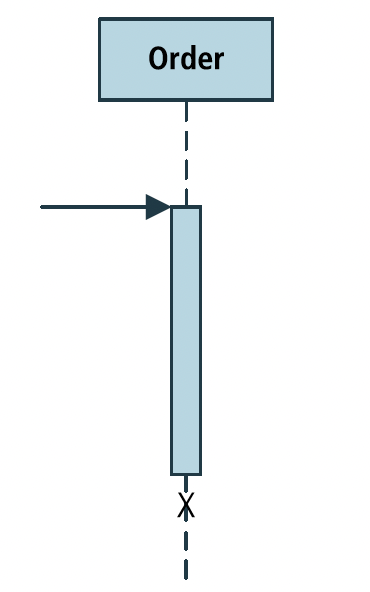

Активаційна скринька (Activation Box)
Поле активації представляє період, протягом якого виконується операція. Виклик на активацію представлений стрілкою з суцільним наконечником, що веде до об'єкта активації. Лінія життя може бути завершена символом X.

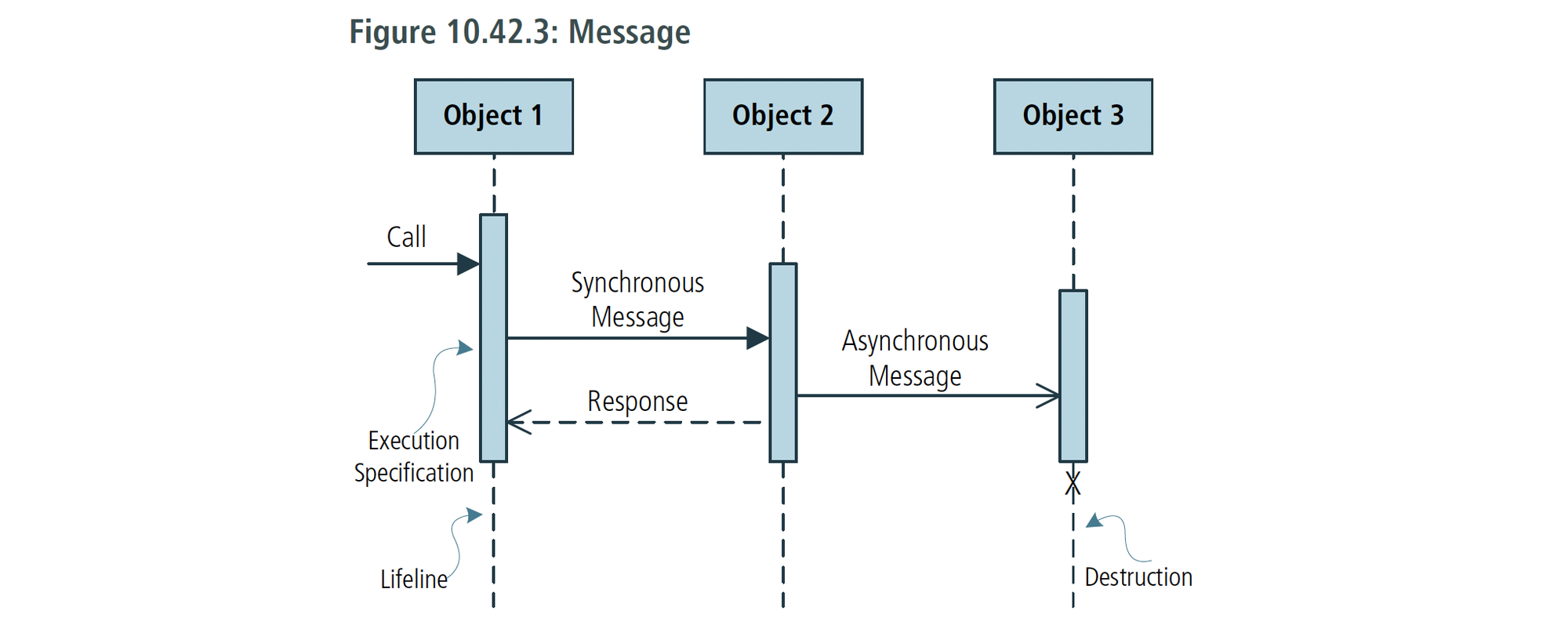

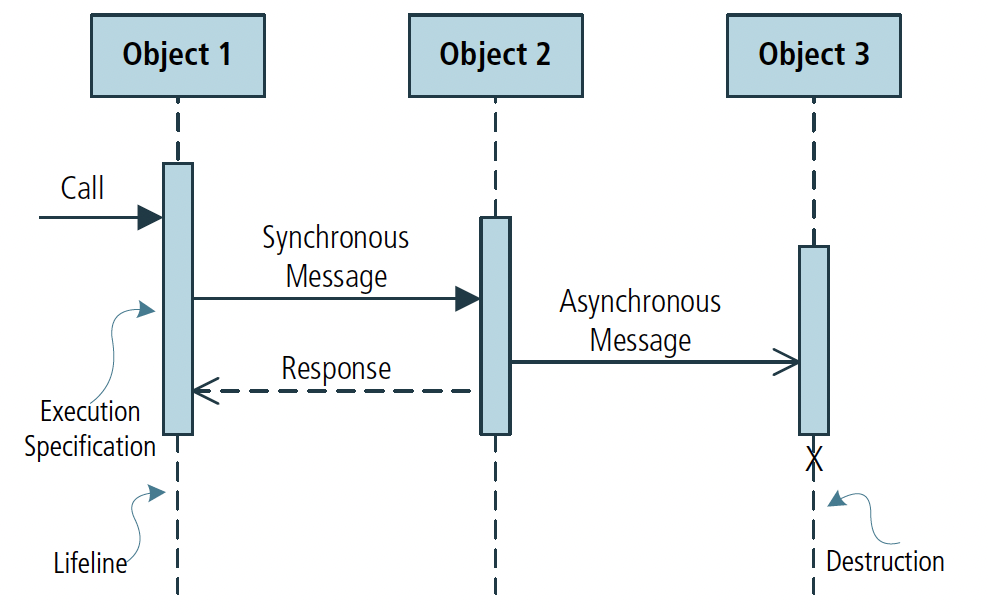

Повідомлення (Message)
Повідомлення - це взаємодія між двома об'єктами. Повідомлення відображається у вигляді стрілки, що йде від поля активації об'єкта, який надсилає повідомлення, до поля активації об'єкта, який отримує повідомлення.
Назва повідомлення розміщується над лінією зі стрілкою. Існують різні типи повідомлень:
- Синхронний виклик (Synchronous Call): передає управління об'єкту, що отримує. Відправник не може діяти, доки не отримає відповідне повідомлення.
- Асинхронний виклик (Asynchronous Call): (також відомий як сигнал) дозволяє об'єкту продовжувати власну обробку після надсилання сигналу. Об'єкт може надсилати багато сигналів одночасно, але може приймати лише один сигнал за раз.
Міркування щодо використання діаграми послідовностей в BABOK v3 (10.42.2)
Сильні сторони діаграми послідовностей
- Показує взаємодію між об'єктами системи в хронологічному порядку, в якому відбувається взаємодія.
- Показує взаємодію між об'єктами у візуальній формі, що дозволяє відносно легко перевірити логіку зацікавленим сторонам.
- Варіанти використання можуть бути деталізовані в одну або декілька діаграм послідовності для того, щоб забезпечити додаткову деталізацію і більш глибоке розуміння бізнес-процесу.
Обмеження використання діаграми послідовностей
- Можна витратити час і зусилля на створення повного набору діаграм послідовності для кожного варіанту використання системи, який може бути непотрібним.
- Історично використовувалися для моделювання системних потоків і можуть вважатися занадто технічними за інших обставин.
