Кумулятивна діаграма потоку (Cumulative flow diagram)

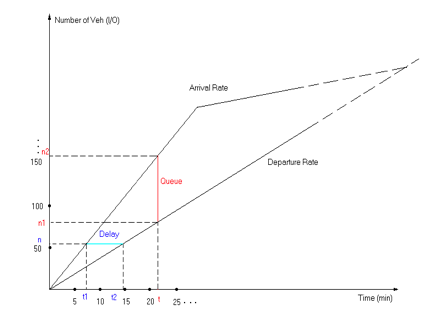

Кумулятивна діаграма потоку (cumulative flow diagram) - це інструмент, який використовується в теорії масового обслуговування. Це площинний графік, який відображає кількість роботи в певному стані, показуючи прибуття, час перебування в черзі, кількість в черзі та відправлення.

Кумулятивна діаграма потоку (cumulative flow diagram) зустрічаються в літературі про гнучку розробку програмного забезпечення та ощадливу розробку продуктів. Вони також зустрічаються в транспорті.

Дехто вважає кумулятивну діаграму потоку більш складною версією "діаграми згоряння", яка є протилежністю діаграми згоряння.

"Діаграма згоряння" (burn down chart) відстежує роботу, що залишається з часом, тоді як "діаграми згоряння" (burn up charts), такі як CFD, відстежують зростання (або скорочення) роботи в певних станах з часом.

У гнучкій розробці програмного забезпечення, коли команди використовують методологію канбан, кумулятивна діаграма показує кількість активних елементів у кожному стовпчику на дошці канбан. На ідеальній кумулятивній діаграмі кожна лінія на кумулятивній діаграмі має постійну тенденцію до зростання.

Оскільки CFD зосереджується на відстеженні змін у розмірі черги в кожному стані, вона має сильніший фокус на виявленні та усуненні причин різких змін у пропускній здатності.

Інший термін - "кумулятивна діаграма "витрати-випуск". Також використовується термін "крива Ньюелла", посилаючись на Гордона Ф. Ньюелла. Невідомо, чи саме Ньюелл розробив цю криву.
